在新能源汽車、電化學儲能向高功率、高密度、小型化升級的趨勢下，電氣連接系統的選材直接影響系統散熱效率、運行穩定性與使用壽命。硬銅排與銅箔軟連接作為新能源母排制造領域的核心連接部件，同以高導電率銅材為基底，卻因結構設計呈現出截然不同的散熱特性與機械適配能力，二者并非替代關系，而是基于電工工程設計規范與新能源實際工況的互補選型。本文將從核心特性、場景適配、工程應用三個維度，拆解二者選型邏輯，為新能源電連接系統設計提供專業參考，同時為行業客戶提供全品類、高適配的銅排與銅箔軟連接供應解決方案。

一、核心差異：散熱原理決定性能邊界

硬銅排與銅箔軟連接的性能差異，本質源于結構設計帶來的散熱原理不同，直接決定了二者在導熱路徑、效率、表面積等關鍵指標上的邊界，也契合電工行業對電連接部件 “導電與散熱雙優” 的核心要求。

硬銅排采用實心、厚壁高純度銅材經精密加工而成，核心遵循定向高效導熱邏輯，其熱傳導路徑短而直，熱量沿銅排縱向快速傳導，致密結構讓熱阻大幅降低，能快速將連接點熱點傳遞至散熱器或箱體；但受結構限制，其散熱表面積相對較小，熱容有限，無明顯熱緩沖能力，散熱效果高度依賴外部主動散熱系統。

• 銅箔軟連接由多層高純度紫銅箔疊加、壓接成型，核心依托被動散熱思路，多層結構讓熱傳導路徑曲折且存在層間接觸熱阻，導熱效率偏低，熱量易在連接端子處積聚，但也賦予其兩大核心優勢：一是天然超大比表面積，為空氣對流、輻射散熱提供充足接觸面積，堪比 “微型內置散熱片”；二是較高熱容，更多的銅材質量能吸收大量熱能，起到 “熱緩沖” 作用，有效延緩瞬時大電流下的溫升速度，這也是其區別于硬銅排的關鍵性能特征。

二者核心散熱及機械特性對比如下，精準對應電工設計與新能源工況需求：

（一）硬銅排特性指標

• 核心熱傳導路徑：短而直，縱向定向傳導

• 導熱效率：高，致密結構熱阻小，快速導熱點

• 散熱表面積：相對較小，可通過設計增加鰭片優化

• 熱容(蓄熱能力)：較低，無熱緩沖效果

• 對連接點散熱：快速導出熱量，有效降低熱點溫度

• 機械特性：剛性強，定位精準，低阻抗，適配固定工況

（二）軟連接特性指標

• 核心熱傳導路徑：長而曲折，多層銅箔間復雜傳導

• 導熱效率: 較低，存在層間接觸熱阻，熱量易積聚

• 散熱表面積: 天然巨大，比表面積優勢顯著，適配自然散熱

• 熱容(蓄熱能力): 較高，吸收熱能，延緩溫升速度

• 對連接點散熱: 需工藝優化，避免端子局部積熱

• 機械特性: 柔性佳，抗振抗位移，補償安裝公差，適配振動工況

二、場景選型：貼合工況才是最優解

新能源電連接系統設計，應遵循“散熱需求為核心，機械工況為約束”的設計原則。結合電氣工程規范與新能源設備實際運行場景，合理選用母排類型，可實現性能最大化與工況精準匹配。

（一）硬銅排：適用于高效定向散熱 + 固定安裝工況

硬銅排具備低阻抗、高導熱、結構剛性強的特點，是大電流傳輸與定向散熱通道的首選方案，適用于空間緊湊、散熱路徑明確、無劇烈振動的應用場景：

• 功率器件與散熱系統連接：如電機控制器 IGBT、儲能變流器等功率元件與水冷 / 風冷散熱板的連接，硬銅排可形成最短熱路，快速將熱量導入散熱系統。

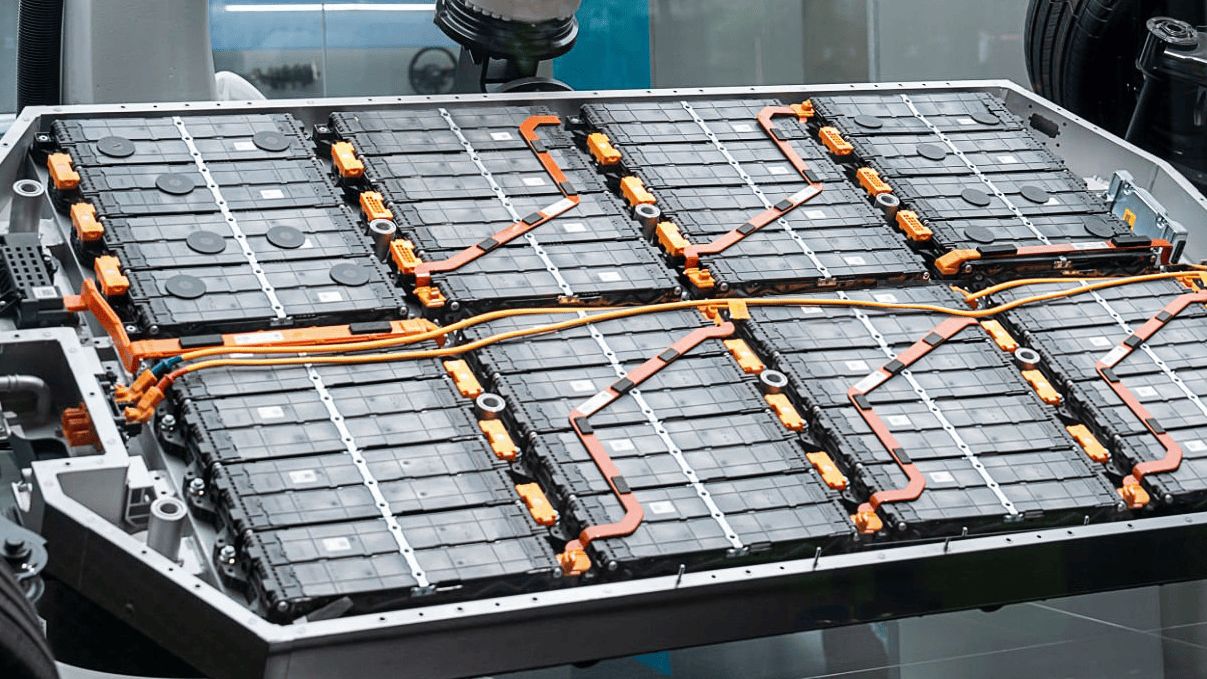

• 固定空間內的主回路連接：如電池包模組間互聯、主回路輸出、直流支撐（DC-Link）等部位，剛性結構可保證安裝精度、降低接觸阻抗，滿足設備小型化設計要求。

• 與主動散熱結構匹配：硬銅排表面平整，能與散熱器形成良好貼合，降低界面熱阻，適用于電池包、儲能艙等配備主動散熱系統的設備。



（二）銅箔軟連接：適用于自然散熱 + 振動 / 位移工況

銅箔軟連接以柔性補償、抗振動、安裝適應性強為核心優勢，多用于無主動散熱、存在安裝公差或設備運行振動的場景：

• 自然散熱的密封環境：如密封式電池包、小型儲能柜等無強制散熱的部位。銅箔軟連接的有效散熱表面積更大，對流散熱效果更優。

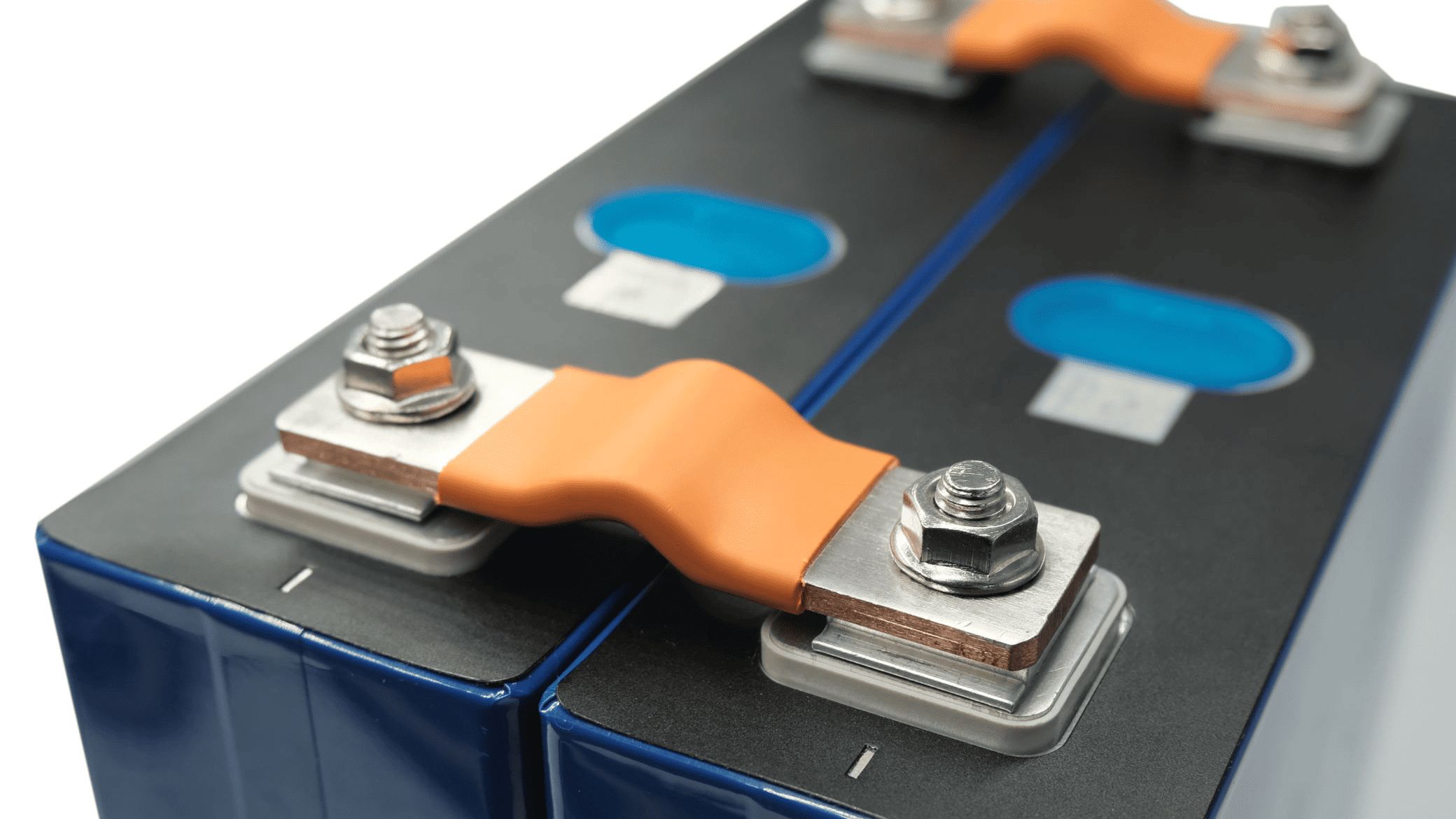

• 存在振動與位移的工況：如模組內部連接、PACK 與外部設備轉接、逆變器周邊易受振動影響的部位，可有效補償位移、消除機械應力，提升連接可靠性。

• 短時過載與熱緩沖場景：在設備啟動、瞬時大電流工況下，可吸收瞬時熱量，減緩峰值溫升，提高系統運行穩定性。

三、工程應用：軟硬互補，工藝優化提升整體性能

在實際工程設計中，硬銅排與銅箔軟連接并非互斥，而是互補使用。行業主流方案為：硬銅排做主回路骨架，銅箔軟連接做柔性補償橋接，再通過工藝優化彌補各自短板。硬銅排負責主導電、主導熱，保證大電流穩定傳輸與熱量快速導出；銅箔軟連接則在振動、位移、公差補償環節發揮作用，降低機械應力風險。針對銅箔軟連接層間熱阻較高、接頭處易積熱等問題，可通過高純度銅箔、優化壓接焊接工藝、增大截面積、端子鍍錫或鍍銀處理、增設散熱結構等方式提升導電散熱性能。針對硬銅排不具備柔性的問題，可通過精密折彎、分段組合搭配軟連接，實現剛性通路與柔性補償?shù)臒o縫結合。軟硬結合的方案已成為新能源汽車、儲能系統電連接設計的通用標準。

四、專業制造實力，全品類滿足新能源電連接需求

電連接方案的最終落地，依賴可靠的產品制造與定制化服務能力。人禾深耕新能源母排領域，專注硬排、軟連接等核心母排產品的研發、生產與定制，為新能源汽車、儲能等領域提供定制化解決方案。

在硬銅排制造上，采用高純度紫銅原料，通過精密數控加工、高精度折彎、無氰鍍錫 / 鍍鎳 / 鍍銀等工藝，保證產品低阻抗、高導熱與高防腐性，可根據散熱需求定制截面結構與散熱結構。

在銅箔軟連接生產上，采用高純度紫銅箔，通過多層疊壓、真空壓接、擴散焊接等工藝，有效降低層間熱阻，提升產品導電與散熱性能。同時可根據實際工況定制尺寸、接頭結構，并提供散熱強化、防腐處理等優化設計。

人禾擁有專業工程技術團隊，可根據客戶實際工況、散熱方案、安裝空間等條件，提供軟硬銅排一體化選型與復合結構優化服務，同時支持標準化批量交付與非標定制化生產，全流程嚴格品控，確保產品符合新能源與電氣行業雙重標準。

從電池包、電機控制器到儲能系統，人禾以穩定可靠的產品、成熟的制造工藝與專業技術支持，為客戶提供高適配性的電連接解決方案，保障設備高效、安全、穩定運行。歡迎聯系人禾技術團隊，獲取為您項目量身定制的電連接解決方案與詳細規格書。
